Es ist sehr wichtig, dass die Konstruktionsplattform mit der Oberfläche der Light-Engine ausgerichtet ist. Wenn die Konstruktionsplattform nicht korrekt ausgerichtet ist, kann das zu einer schlechten Haftung der ersten Schicht oder zur Beschädigung des LCD-Bildschirms führen.

Im XiP Pro-Ausrichtungskit sind 3 Fühlerlehren in den Farben Blau (0,005"), Weiß (0,0075") und Braun (0,010") enthalten, die jeweils das Minimum, den Nennwert und das Maximum anzeigen.

Bitte beachten Sie: Der Benutzer sollte die Konstruktionsplattform bei der Überprüfung ihrer Ausrichtung mit dem Ausrichtungs-Arbeitsablauf auf dem Touchscreen referenzieren (Homing), anstatt die Konstruktionsplattform mit der manuellen Ausrichtungsfunktion der Konstruktionsplattform in die Referenzposition zu bringen (Homing). Der Ausrichtungs-Arbeitsablauf kann abgebrochen werden, wenn die Ausrichtung noch innerhalb der Spezifikation liegt. Lösen Sie bei der Überprüfung der Ausrichtung nicht die Klemmschrauben, verschieben Sie die Nockenpositionen nicht, wenn Sie dazu aufgefordert werden, und klemmen Sie die Konstruktionsplattform erst mit dem Hebel fest, wenn sie die Referenzposition (untere Position) erreicht hat.

Das Verfahren zur Ausrichtung der Konstruktionsplattform muss auch nach einem Austausch des LCD-Moduls durchgeführt werden. Der Zugriff auf das Verfahren erfolgt über die folgenden Schritte:

Tippen Sie auf „Settings > Maintenance > Build Plate Alignment (Einstellungen > Wartung > Ausrichtung der Konstruktionsplattform)“.
Die Touchscreen-Benutzeroberfläche führt Sie durch den Vorgang. Bitte befolgen Sie die Anweisungen genau.
Sobald der Vorgang abgeschlossen ist, sollte in den Spalt um alle Ecken zwischen der Konstruktionsplattform und dem LCD-Bildschirm keine braune Fühlerlehre passen, und die blaue Fühlerlehre sollte überall passen.

Wir empfehlen Ihnen, die massive Konstruktionsplattform zum Ausrichten zu verwenden, da sie in der Regel am flachsten ist.

Tipps zur Ausrichtung

Es empfiehlt sich, die Konstruktionsplattform direkt auf der Light-Engine zu platzieren (nicht in der Z-Achse installiert) und alle vier Ecken auf Lücken und festen Sitz zu überprüfen. Dies ist die optimale Ausrichtung.

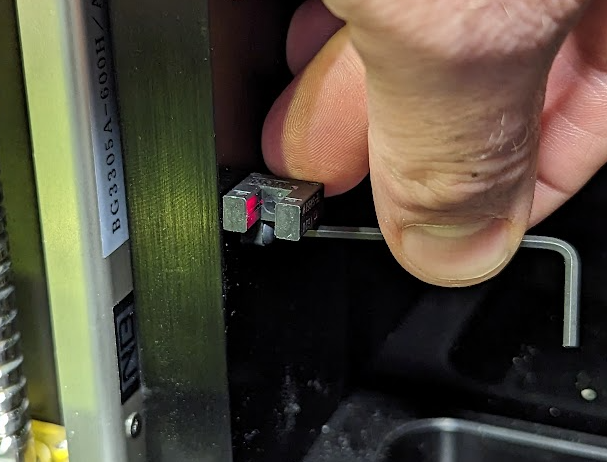

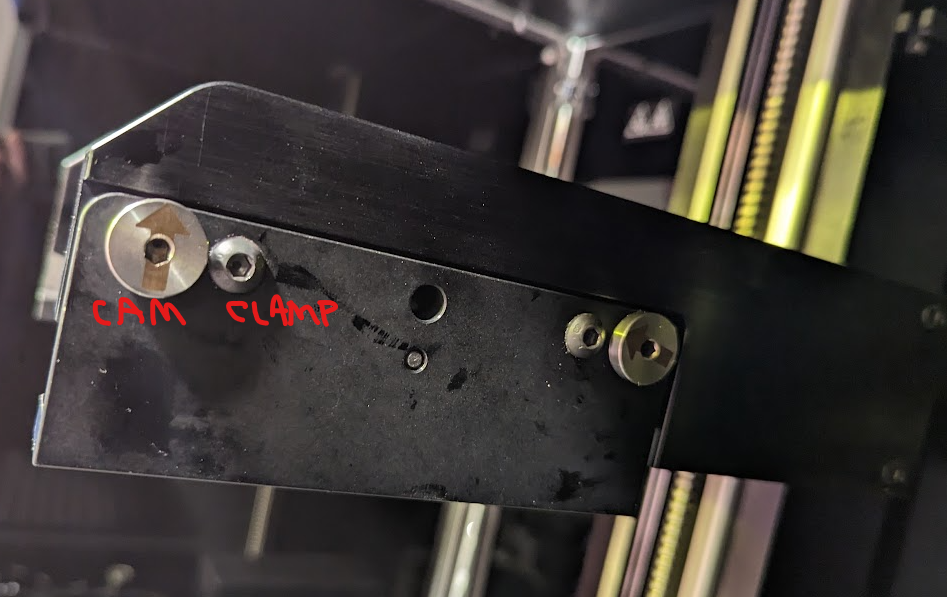

Wenn Sie die Nocken so verschoben haben, dass die Pfeile ganz nach oben oder unten zeigen und eine weitere Verschiebung notwendig ist, um den benötigten Spalt zu erzielen, müssen Sie eventuell die Position des unteren Endschalters etwas anpassen. Lösen Sie dazu die Schraube und drehen Sie das Gehäuse des Endschalters im Uhrzeigersinn um den Positionsstift, um einen Verstellbereich mit einem größeren Spalt zu erhalten, oder gegen den Uhrzeigersinn, um einen Verstellbereich mit einem kleineren Spalt zu erhalten. Der Verstellbereich der Nocken beträgt +/- 0,4 mm.
