È essenziale che la piattaforma di stampa sia allineata con la superficie superiore del motore luminoso. Una piattaforma di stampa non allineata può causare una scarsa adesione del primo strato o danneggiare lo schermo LCD.

Il kit di allineamento della XiP Pro dovrebbe includere 3 spessimetri di colore blu (.005"/0,127 mm), bianco (.0075"/0,191 mm) e marrone (.010"/0,254 mm), che corrispondono rispettivamente al valore minimo, nominale e massimo.

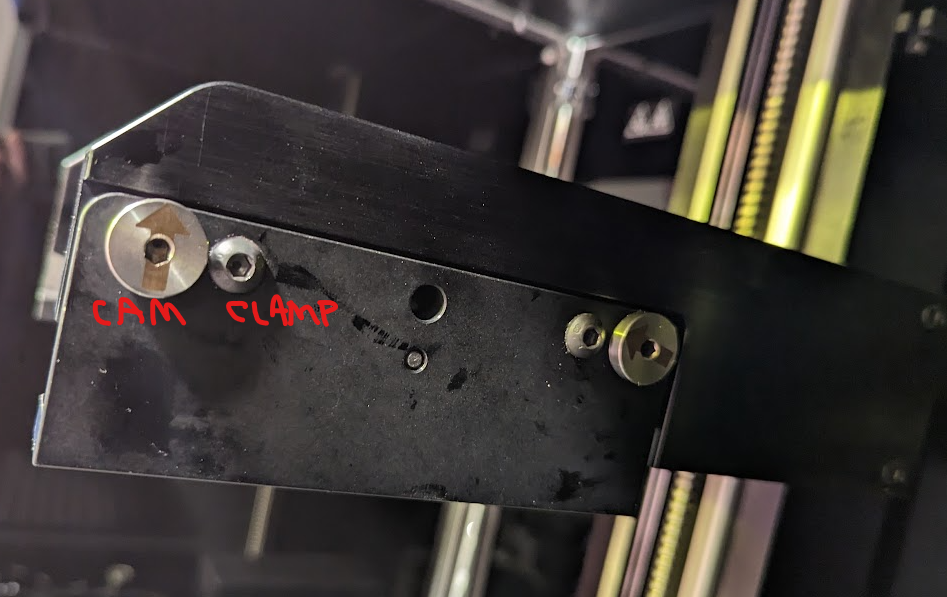

Quando si controlla l'allineamento della piattaforma di stampa, l'utente deve posizionare quest’ultima utilizzando il flusso di lavoro di allineamento sul touchscreen, invece di spostare la piattaforma di stampa nella posizione iniziale con la funzione di allineamento manuale. Questo flusso di lavoro può non essere effettuato se l’allineamento è già conforme alle specifiche. Quando controlli l'allineamento, non allentare i bulloni di fissaggio e sposta le posizioni delle camme solo quando richiesto. Assicurati inoltre di non fissare la piattaforma di stampa con la leva fino a quando non ha raggiunto la posizione iniziale (inferiore).

La procedura di allineamento della piattaforma di stampa deve essere eseguita dopo la sostituzione del modulo LCD. Per accedere alla procedura, segui questi passaggi:

Tocca Settings (Impostazioni) > Maintenance (Manutenzione) > Build Plate Alignment (Allineamento della piattaforma di stampa).
L'interfaccia touchscreen ti guiderà nel processo. Segui le istruzioni attentamente.
Una volta completato il processo, lo spazio intorno a tutti gli angoli tra la piattaforma di stampa e lo schermo LCD non dovrebbe consentire l'inserimento del calibro marrone, mentre dovrebbe essere possibile inserire il calibro blu in tutte le posizioni.

Consigliamo di utilizzare la piattaforma di stampa piena per l'allineamento perché in genere è la più piatta.

Suggerimenti per l'allineamento

È buona norma posizionare la piattaforma di stampa direttamente sul motore luminoso (non sull'asse Z) e controllare che non vi siano spazi vuoti o oscillazioni nei quattro angoli. Questo è l'allineamento migliore.

Se hai spostato le camme con le frecce rivolte verso l'alto o verso il basso e sono richiesti ulteriori movimenti per ottenere lo spazio desiderato, potrebbe essere necessario regolare leggermente la posizione dell’interruttore di fine corsa inferiore. A tal fine, allenta la vite e ruota il corpo dell'interruttore di fine corsa in senso orario rispetto al perno di posizionamento per ottenere un intervallo di regolazione con uno spazio maggiore, o in senso antiorario per ottenere un intervallo di regolazione con uno spazio minore. L’intervallo di regolazione delle camme è +/- 0,4 mm.
